Что такое тензометрический датчик

Тензометрический датчик - это разновидность датчика, преобразующего приложенную к нему физическую силу в электрический сигнал. Их еще называют тензорезистивными, тензорезисторными или просто тензодатчиками. Измерительным элементом тензодатчика является тензорезистор - резистор, у которого сопротивление изменяется в зависимости от его деформации. Тензометрический датчик является основным, но не единственным видом датчика для измерения силы. Существуют датчики, основанные на других физических принципах, например, оптические или пьезоэлектрические.

Тензорезистор

В наиболее распространенном случае, тензорезистор представляет собой небольшую пластину-основание, на которую приклеена металлическая пластина-фольга или зигзагообразный проводник. Сверху проводник ламинируется тонкой пленкой. Основание обычно делается из ткани, пластмассы, полимерной пленки или бумаги. Помимо металлической фольги, тело чувствительного элемента может быть сделано из полупроводника - германия или кремния - и напыляться на основание тонким слоем.
Тензодатчики используются в различных типах оборудования - силовоспроизводящих машинах, динамометрах, акселерометрах и пр. Но наиболее широкое распространение они получили в весостроительной отрасли. В настоящее время абсолютное большинство весов работает именно на тензометрических датчиках.

Главным свойством тензодатчика является его НПИ (наибольший предел взвешивания). Он может быть 20 г, а может быть 50 т. Думаю, что это очевидно. Аналогично можно сказать про погрешность.

Самым явным видом классификации датчиков является их деление в зависимости от типа корпуса:

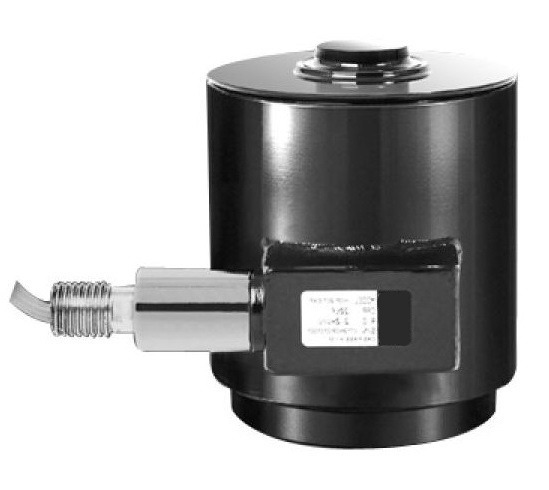

	Колонные тензодатчики. Иногда их называют башенными, стержневыми или опорными. Используются для производства автомобильных, вагонных, бункерных весов.

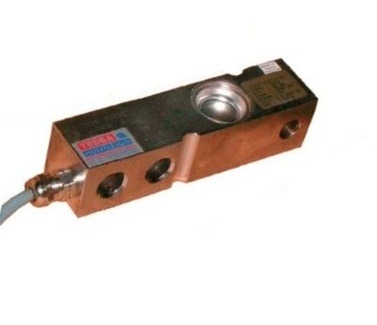

	Тензодатчики балочного типа. Их еще называют консольными, балкой среза или балкой изгиба. Используются в промышленных платформенных весах, чеквейерах, конвейерном и бункерном весовом оборудовании.

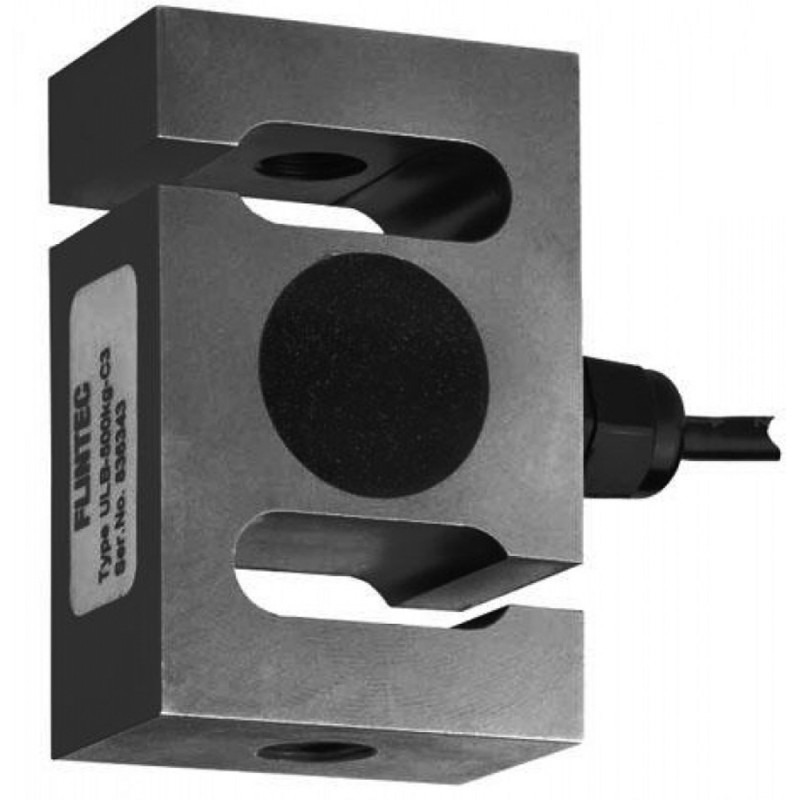

	S-образные тензодатчики используются в крановых весах и динамометрах, в разрывных машинах и дозаторах.
	Двухопорные балочные датчики или балки двойного изгиба. Используются в производстве автомобильных, вагонных, бункерных и емкостных весов.
	Одноточечные платформенные датчики используются во всех настольных и напольных фасовочных, почтовых, складских и торговых весах.

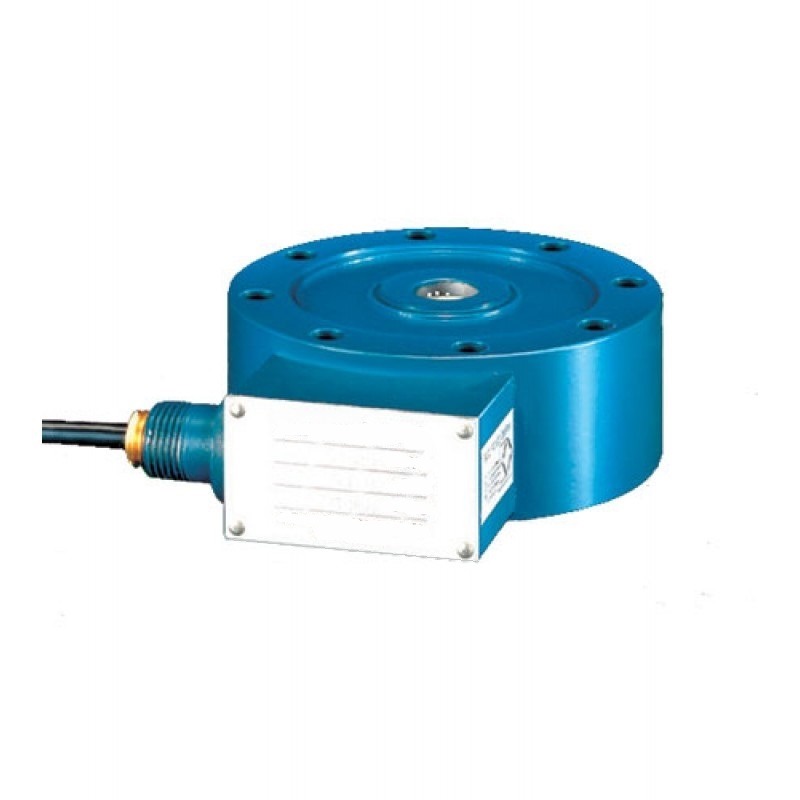

	Мембранные. Их еще называют тензодатчиками торсионного типа, шайбами, "таблетками", круглыми датчиками. Используются для производства автомобильных, железнодорожных и емкостных весов, а также в конвейерном весовом оборудовании.

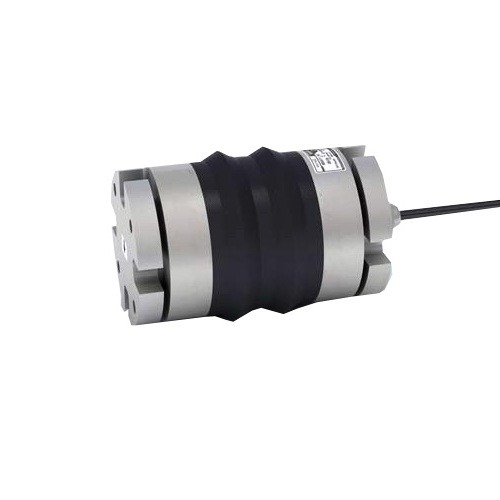

	Сильфонные, они же датчики с гофрой. Применяется в дозаторах, конвейерных весах, чеквейерах и смесителях.
	Миниатюрные тензодатчики используются в производстве платформенных весов и во встраиваемых весовых системах.

По способу деформации упругого элемента различают датчики, работающие на:

• Сжатие (тензодатчики колонного типа)

• Растяжение (S-образные тензометрические датчики)
• Скручивание (торсионные тензодатчики)
• Изгиб (тензометрические датчики балочного типа)
• Сдвиг (балки сдвига)
• Универсальные, комбинированного типа, тензодатчики растяжения-сжатия (S-образные, к примеру)

По большому счету, способ деформации не сильно влияет на точность и характеристики оборудования, поэтому выбор, какие тензодатчики использовать, делается исходя из простоты и удобства их монтажа в оборудовании. Хотя некоторые различия все же есть - например, колонные датчики имеют больший диапазон НПИ, чем консольные или S-образные.

По типу выдаваемого сигнала тензодатчики делятся на аналоговые и цифровые. На качество измерений это не влияет, основная разница - цифровые датчики проще заменять и обслуживать.

В зависимости от точности, тензометрические датчики делятся на 4 класса. Наиболее распространенными являются тензодатчики класса C3, где C - это класс, а число 3 обозначает количество тысяч поверочных делений (3000 получается). Не буду сильно углубляться в метрологию, но скажу пару слов, чтобы было общее понимание:

• D - самый низкий уровень точности, A, соответственно, самый высокий.

• Комбинированная погрешность класса точности C3 составляет 0,02%. Это значит, что в разных условиях погрешность будет изменяться, а слово "комбинированная" можно понимать как некий аналог среднего арифметического.
• Чем больше поверочных делений, тем выше точность тензодатчика. Датчик класса C5 точнее датчика класса C3
• Класс точности определяет величину погрешности. Если тензодатчики имеют одинаковое количество поверочных делений, но разный класс, то погрешность будет разной. У тензодатчика D1 погрешность на максимальных нагрузках будет выше погрешности датчика C1 в 1,5 раза.
• Класс точности и число поверочных делений тензометрических датчиков регламентируется ГОСТ 8.631-2013 (OIML R 60:2000)
• В маркировке тензометрического датчика обычно указывается класс точности, число поверочных делений и НПИ.

Корпус тензодатчиков обычно изготавливается из легированной или нержавеющей стали. Этот факт может отражаться в наименовании. Например тензометрические датчики ZSFY компании Keli имеют в названии окончание -A, если они сделаны из легированной стали или -SS, если из нержавеющей. Пример - ZSFY-A20t - это тензодатчик из легированной стали с НПИ 20 тонн.

По количеству диапазонов измерения тензодатчики делятся на одноинтервальные, двухинтервальные и многоинтервальные. Тут все просто - на разных нагрузках весы выдают результат с разной дискретой. Делается это для повышения точности взвешивания на малых нагрузках. Например, одноинтервальные весы с НПВ (наибольшим пределом взвешивания) 100 кг имеют дискрету 20 г на всем диапазоне взвешивания, а двухинтервальные весы в диапазоне до 30 кг имеют дискрету 10 г.

Следующее, на что стоит обратить внимание - это пылевлагозащищенность корпуса. Пылевлагозащищенность маркируется в соответствии c международным кодом защиты оболочки - IP, который состоит из 2 цифр. Первая цифра обозначает пылезащиту от 0 (нет защиты) до 6 (пыленепроницаемость). Вторая цифра обозначает влагозащиту от 0 (полное отсутствие защиты) до 8 (способность прибора работать не менее 30 мин при погружении в воду на 1 м). Во втором числе иногда встречается цифра 9 - это немецкий стандарт, обозначающий, что изделие можно мыть под струей высокого давления. Пример - IP68 означает полную пылевлагозащищенность.

Компенсированный диапазон температур. Это диапазон, в котором тензодатчик сохраняет свои метрологические характеристики. Стандартным компенсированным диапазоном для тензодатчиков считается температура от -10 до +40. У некоторых моделей он расширен. Не путать с рабочим диапазоном температур! Этот диапазон обозначает температуры, при которых датчик сохраняет работоспособность, но точность взвешивания не гарантируется.

Тензодатчики могут отличаться количеством использования в весовом оборудовании. Хотя это в большей части свойство весов, но тем не менее - одноточечные датчики применяются только в сольном исполнении. На промышленных платформенных весах обычно стоит 4 балочных тензодатчика.
